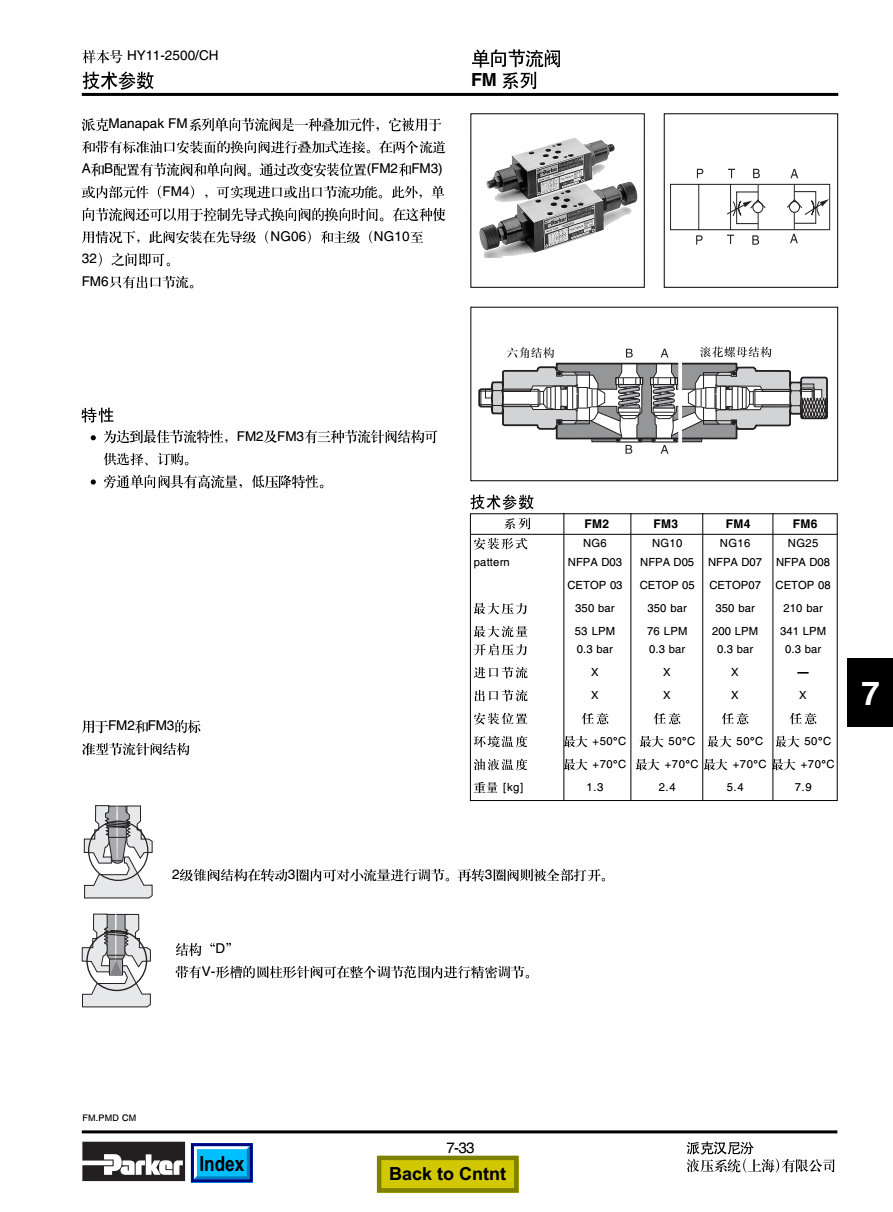

FM系列疊加式單向節流閥

派克FM系列雙單向節流閥為疊加式安裝設計，以保證方便地配置疊加閥系統，并提供一個極佳的性價比。對于NG06 和NG10 兩檔規格的該型閥，可選用圓柱形針閥結構，以獲得精細的調節性能。

FM系列雙單向節流閥有 NG06, NG10, NG16 以及 NG25 四檔規格，是派克全系列疊加閥的一個組成部分,確保能方便地配置傳統的疊加閥系統。

節流閥和單向閥位于 A 和 B兩個油口。

市場：

? 工業

? 機床

優勢/特點：

? 在傳統的疊加閥系統中工作可靠

? 在訂貨 (FM2 以及 FM3)兩檔規格閥時，有兩種節流設計類型的針閥芯可供選擇 - 以獲得符合應用工況要求的節流特性

? 大規格的旁路單向閥 - 允許在鉸低的壓差下流過較大的流量

? 極佳的性價比

? 交貨周期短 - 無需倉儲

? 4檔規格:

   - NG06 (CETOP 03 / NFPA D03)

   - NG10 (CETOP 05 / NFPA D05)

   - NG16 (CETOP 07 / NFPA D07)

   - NG25 (CETOP 08 / NFPA D08)

應用

? 適用于一般液壓應用

? 機床

功能:

FM2與FM3兩檔規格閥既可用作進油節流控制,也可用作回油節流控制，只要改變一下安裝方式即可。FM4 規格可以在訂貨代號中選擇進油節流還是回油節流，而 FM6 規格則只有回油節流控制。

該單向節流閥也可用于調節先導式方向控制閥的換向時間,在此情況下，該閥應疊加安裝在先導級(CETOP 03, NG06) 與主級閥(CETOP 05, NG10 至 CETOP 10, NG32)之間。

性能特點

安裝方式 Sandwich plate

啟動 手動

系列型號 Throttle check valve

最大工作壓力 (BAR) 350, 210

重量 (KG) 1.3 (NG06), 2.4 (NG10), 5.4 (NG16), 7.9 (NG25)

FM2DDDKV

FM2DDDSV

FM2DDKV

FM2DDSV

FM3DDDKV

FM3DDDSV

FM3DDKV

FM3DDSV

FM6DDKV

FM2DDDSVX787

FM2DDDSVX871

FM4DDFVHT

FM4DDTVHT

FM2DDDKVX960

FM2DDKVXG047

FM2DDSVX787

FM2AADKV

FM2AADSN

FM2AAKV

FM2AASV

FM2BBDKN

FM2BBDKV

FM2BBDSN

FM2BBKV

FM2PPDKV

FM2PPDSV

FM2PPKN

FM2PPKV

FM3AADKN

FM3AAKN

FM3AAKV

FM3BBDKN

FM3BBDSN

FM3BBKN

FM3BBKV

FM3DDDSN

FM3PPDKN

FM3PPDSN

FM3PPSV

FM6AAKV

FM6AASN

FM6BBKV

FM6BBSN

SK-FM2-V-20

SK-FM3-V-20

SK-FM4VHT

SK-FM6-V-12

FM2DDDKV FM2DDDKV55

FM2DDDSV FM2DDDSV55

FM2DDKV FM2DDKV55

FM2DDSV FM2DDSV55

FM3DDDKV FM3DDDKV51

FM3DDDSV FM3DDDSV51

FM3DDKV FM3DDKV51

FM3DDSV FM3DDSV51

SK-FM2-V-20SK-FM2-V-20/30/55

SK-FM2-20SK- FM2-20/30/50wed.SK-FM2-V-20

SK-FM3-V-51SK- FM3-V-51/20/11

SK-FM4-V-10SK- FM4-V-10

SK-FM6-V-12SK- FM6-V-12

SK-FM6-V-25SK- FM6-V-25

FM6DDKV FM6DDKV45

FM2DDDSVX787 FM2DDDSV55X787

FM2DDDSVX871 FM2DDDSV55X871

FM4DDFVHT FM4DDFVHT

FM4DDTVHT FM4DDTVHT

SK-FM6-V-40SK- FM6-V-40

SK-FM6-V-40SK- FM6-V-40

SK-FM4VHTSK- FM4VHT

FM2DDDKVX960 FM2DDDKV55X960

FM2DDKVXG047 FM2DDKV55XG047

FM2DDSVX787 FM2DDSV55X787

SK-FM3-N-51SK- FM3-N-51/20/11

FM2AADKV

FM2AADSN

FM2AAKV

FM2AASV

FM2BBDKN

FM2BBDKV

FM2BBDSN

FM2BBKV

FM2PPDKV

FM2PPDSV

FM2PPKN

FM2PPKV

FM3AADKN

FM3AAKN

FM3AAKV

FM3BBDKN

FM3BBDSN

FM3BBKN

FM3BBKV

FM3DDDSN

FM3PPDKN

FM3PPDSN

FM3PPSV

FM6AAKV

FM6AASN

FM6BBKV

FM6BBSN
