TEA系列帶截止功能的電液比例節流閥

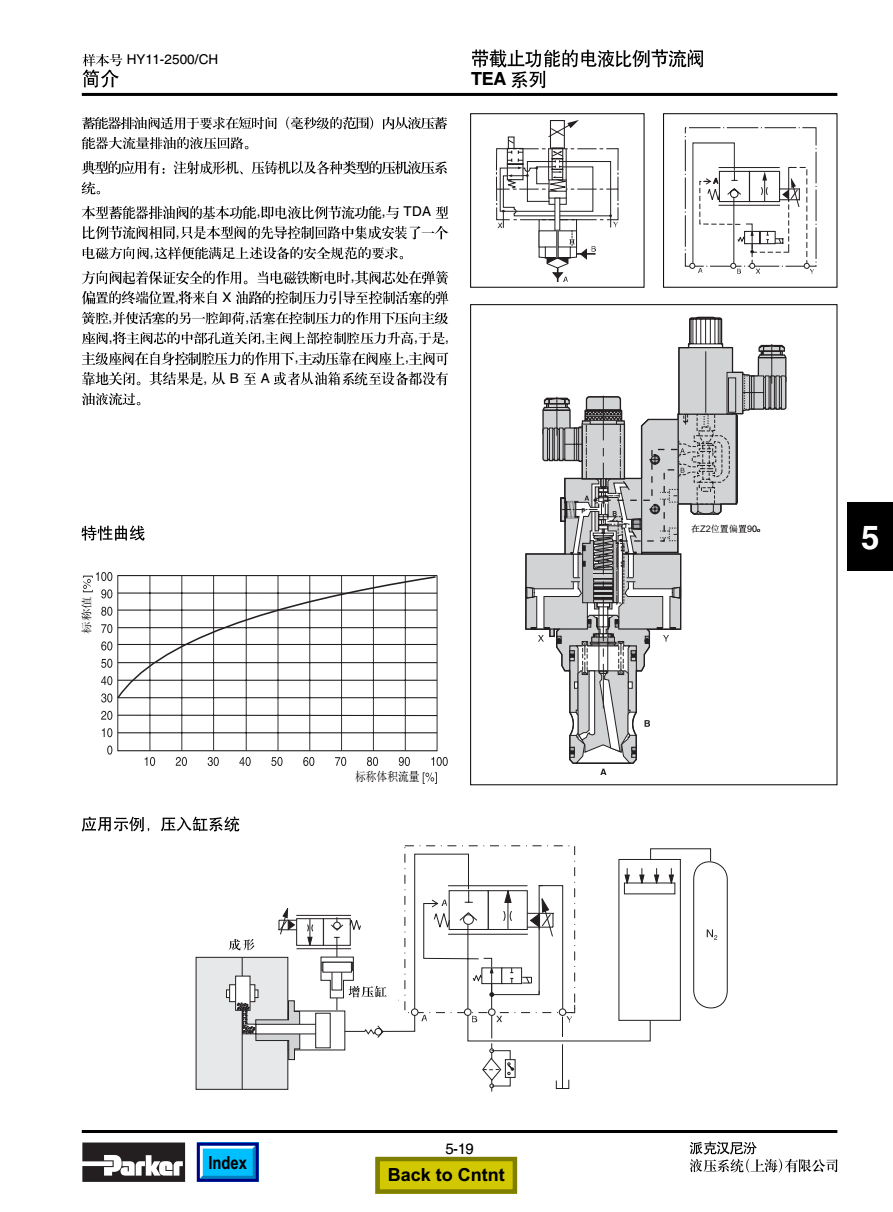

蓄能器排油閥適用于要求在短時間毫秒級的范圍內從液壓蓄能器大流量排油的液壓回路。

典型的應用有:注射成形機、壓鑄機以及各種類型的壓機液壓系統。

本型蓄能器排油閥的基本功能，即電液比例節流功能，與TDA型比例節流閥相同，只是本型閥的先導控制回路中集成安裝了一個電磁方向閥，這樣便能滿足上述設備的安全規范的要求。

方向閥起著保證安全的作用。當電磁鐵斷電時，其閥芯處在彈簧偏置的終端位置，將來自X油路的控制壓力引導至控制活塞的彈簧腔，并使活塞的另一腔卸荷，活塞在控制壓力的作用下壓向主級座閥，將主閥芯的中部孔道關閉，主閥上部控制腔壓力升高，于是，主級座閥在自身控制腔壓力的作用下，主動壓靠在閥座上，主閥可靠地關閉。其結果是，從B至A或者從油箱系統至設備都沒有油液流過。

技術參數：

公稱規格：NG32，9kg,950l/min;NG40,13kg,1400l/min;NG50,22kg,2300l/min;NG63,38kg,4000l/min;NG80,62kg,6000l/min;NG1000,85kg,9500l/min;

設計類型：插裝式安裝比例節流閥

工作油液：液壓油；

油液溫度：0-60攝氏度；

負荷率：100%ED

防護等級：IP54

電子控制模塊：PCD00A-400

先導閥，二位四通方向閥，型號D1DW D3W

TEA系列電液比例節流閥的使用：

目前國內壓鑄機的壓射控制系統廣泛使用了Parker公司TEA系列電液比例節流閥，電液比例節流閥被設置在蓄能器出油口和壓射缸無桿腔進油口之間，屬于進油節流調速回路，壓射缸在執行快速前進（ 快速壓射）時，指令信號把比例節流閥（快壓射閥）打開，蓄能器提供的壓力油源，經比例節流閥進入壓射缸無桿腔，推動壓射活塞快速前進。快壓射速度主要由蓄能器壓力、比例節流閥的開口度和負載大小決定。通常，改變比例節流閥的指令信號的大小，可實現調節比例節流閥的開口大小，達到調節壓射速度的目的。

閥的工作原理：Parker公司的TEA系列電液比例節流閥采用三級放大的位移-力反饋結構，以及主閥采用二通插裝閥，先導級采用由高響應的比例電磁鐵驅動的三位四通閥，先導閥芯通過反饋彈簧作用在一個伺服活塞桿（放大級）上，活塞桿

的另一端作用在主閥芯（主級）上，此外，在先導回路上集成了一只兩位四通換向閥，這是為了滿足蓄能器放油回路的安全規范要求，起安全保護作用，故該兩位四通換向閥也稱使能閥。所述電液比例閥工作時有三種狀態： 1、開啟狀態； 2、關閉狀態； 3、失能狀態。

TEA

V-TEACV497P04LAF-70

V-TEACV477P04LAF-100

V-TEACV487P04LAF-100

V-TEANB497E70LAFX553

V-TEANB497E70LAF

TEANB497E70LAF TEANB497E70LAF

058161400009 V-TEANB487E100LAF

TEANV1007P10LA TEANV1007P10LA

TEANV1007P10MA TEANV1007P10MA

RK-TEA080EW09B2N RK-TEA080EW09B2N-20/21

TEA080EW09B2NLWJ TEA080EW09B2NLWJ21

TEA080EW09B2NLWJX683 TEA080EW09B2NLWJ21X683

RK-TEA080EW09A2N RK-TEA080EW09A2N-20/21

TEA080EW09B2NLWJX824 TEA080EW09B2NLWJ21X824

TEA100EW09B2NLWJ TEA100EW09B2NLWJ21

TEA063EW09B2NXWJX793 TEA063EW09B2NXWJ21X793

TEA063EW09B2NLWJ TEA063EW09B2NLWJ21

TEA063EW09B2NXWJ TEA063EW09B2NXWJ21

TEA080EW09B2NXWJ TEA080EW09B2NXWJ21

TEA032EW09B2NXWJ TEA032EW09B2NXWJ23

TEA050EW09B2NXWJ TEA050EW09B2NXWJ23

TEA032EW09B2NLWJ TEA032EW09B2NLWJ23

TEA025EW09B2NLWJ TEA025EW09B2NLWJ22

TEA025EW09B2NXWJ TEA025EW09B2NXWJ22

TEA040EW09B2NLWJ TEA040EW09B2NLWJ23

TEA040EW09B2VLWJ TEA040EW09B2VLWJ23

TEA050EW09B2NLWJ TEA050EW09B2NLWJ23

TEA050EW09A2NLWJ TEA050EW09A2NLWJ23

TEA100EW09B2NLWJX683 TEA100EW09B2NLWJ21X683

TEA040EW09B2NXWJ TEA040EW09B2NXWJ23

TEA050EW09B2NLWU TEA050EW09B2NLWU23

TEA040EW09A2NLWJ TEA040EW09A2NLWJ23

TEA050EW09B2VXWJ TEA050EW09B2VXWJ23

TEA063EW09B2NLWJX824 TEA063EW09B2NLWJ21X824

TEA100EW09A2NLWJ TEA100EW09A2NLWJ21

RK-TEA063EW09B2N RK-TEA063EW09B2N-20/21

RK-TEA063EW09A2N RK-TEA063EW09A2N-20/21

RK-TEA050EW09B2N RK-TEA050EW09B2N-20/22/23

TEA050EW09A2NXWJ TEA050EW09A2NXWJ23

TEA063EW09B2VLWJ TEA063EW09B2VLWJ21

RK-TEA100EW09B2N RK-TEA100EW09B2N-20/21

TEA032EW09A2NLWJ TEA032EW09A2NLWJ23

RK-TEA032EW09B2N RK-TEA032EW09B2N-20/22/23

TEA050EW09B2VLWJ TEA050EW09B2VLWJ23

RK-TEA040EW09B2N RK-TEA040EW09B2N-20/22/23

TEA025EW09A2NXWJ TEA025EW09A2NXWJ22

TEA063EW09A2NLWJ TEA063EW09A2NLWJ21

TEA032EW09A2NXWJ TEA032EW09A2NXWJ23

RK-TEA050EW09B2V RK-TEA050EW09B2V-20/22/23

TEAPV1007P04MA TEAPV1007P04MA

TEAPV1007P04LA TEAPV1007P04LA

TEA050EW09B2NXWJXG011 TEA050EW09B2NXWJ23XG011

TEA040EW09B2VXWJ TEA040EW09B2VXWJ23

TEA025EW09A2NLWJ TEA025EW09A2NLWJ22

TEA100EW09A2NXWJ TEA100EW09A2NXWJ21

TEA080EW09A2NXWJ TEA080EW09A2NXWJ21

TEA032EW09B2VXWJ TEA032EW09B2VXWJ23

RK-TEA050EW09A2N RK-TEA050EW09A2N-20/22/23

TEA080EW09A2NLWJ TEA080EW09A2NLWJ21

TEA050EW09B2NLWU23

TEA050EW09B2NLWU
