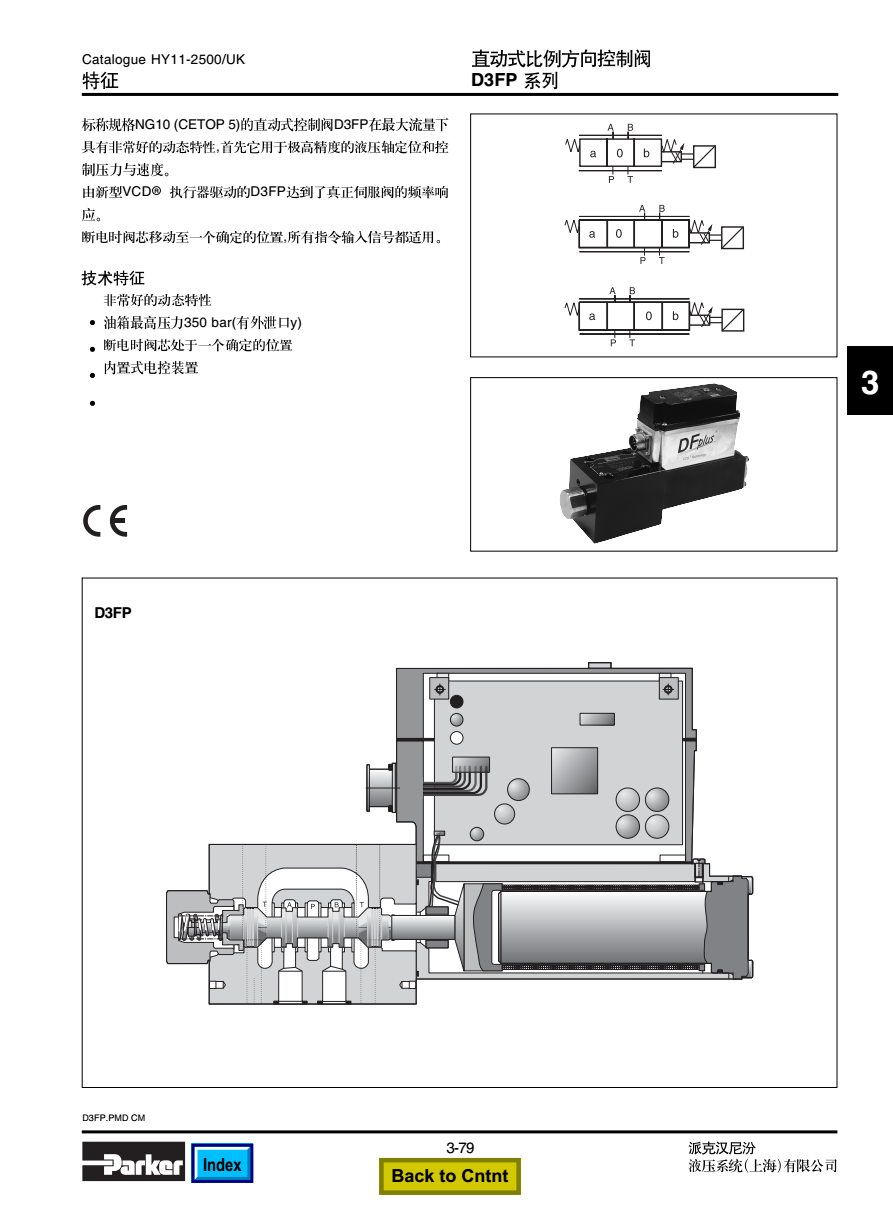

D3FP系列直動式比例方向控制閥，標稱規格NG10的直動式控制閥，D3FP在最大流量下具有非常好的動態特性，首先它用于極高精度的液壓軸定位和控制壓力與速度。由新型VCD執行器驅動的D3FP達到了真正伺服閥的頻率響應。斷電時閥芯移動至一個確定的位置，所有指令輸入信號都使用。

技術特征：非常好的動態特性；油箱最高壓力350bar,斷電時閥芯處于一個確定的位置；內置式電控裝置。

技術參數：

設計：直動式比例方向控制閥；

驅動：VCD執行器；

規格：NG10

安裝位置：任意；

環境溫度：-20—+50攝氏度；

重量：6.5kg；

最高工作壓力：油口P,A,B最高350bar,油口T最高35bar；

油液：液壓油；

油溫：-20—+50攝氏度；

直動比例方向控制閥 - 系列D1FP / D3FP

NG06(CETOP 03) 中的直動操作的DFplus控制閥D1FP和NG10(CETOP 05)中的D3FP在動力學結合高流量 (可選配EtherCAT接口)方面達到高要求。

技術規格：?

尺寸：NG06 / CETOP 03 (D1FP), NG10 / CETOP 05 (D3FP) nom

電子類型：閥載

最大流速：90 (D1FP), 150 (D3FP) L/min

壓差：35bar

啟動類型：VCD?-驅動器

重量：3.6(D1FP), 6.5(D3FP)kg

產品序列：比例換向閥

產品說明?

直動操作的控制閥D1FP和D3FP顯示極高的動力學結合流量上限。

它是液壓軸定位高精度和壓力及速度控制的理想選擇。

由專利的VCD?執行器驅動，D1FP / D3FP 可達到實際伺服閥的頻率響應。

電源關閉時，線軸在定義的位置移動。多類公共輸入信號都可用。

帶EtherCAT接口的版本，具有EtherCAT接口的D1FP / D3FP符合閥門和主控制器之間現代化通信的要求。

由于數據傳輸速度快，循環時間短，因此在現場總線系統中也可以利用DFplus閥門的高動態特性。

版本具有可自由配置的監控控制電路，DFplus閥門 D1FP*D 和 D3FP*D 具有可自由配置的優異控制電路，可實現高動態控制，無需額外的控制器。

通過集成電子元件和模擬傳感器，閥門可采用正確的壓力或位置控制。

市場：

工業

機械工具

成型

海洋（非軍事）

特點與優勢：

實際的伺服閥動態特性（±5％輸入信號為-3dB/350Hz），適用于要求苛刻的應用，可獲得優化的周期時間

非常好的重復性-改進的工藝和產品的精度

堅固的閥門設計-使故障有效減小

數字電子產品-可輕松適應應用，靈活使用

交貨時間短-無需存儲

斷電時定義的閥芯定位-可選的P-A/B-T或P-B/A-T或中心位置（重疊閥芯）

根據要求提供EtherCAT接口-高數據速度，周期時間短

可選配有可自由配置的監控控制電路（D1FP * D，D3FP * D）

應用：

通用印刷機

機床

吹塑

船用柴油燃油噴射/排氣閥控制

附加信息EtherCAT版本

閥門由EtherCAT接口啟動和監控。實際值（閥芯位置），溫度，運行時間和不同的錯誤信息可用作診斷信號。

閥參數出廠設置，可以通過參數化對派克 ProPxD軟件進行調整接口。

除了現場總線通訊之外，這些閥還提供了標準版本的功能范圍，包括模擬指令信號和診斷備用行程。

因此，它們可以獨立于現場總線控制運行，尤其是在調試和維護期間。
