D1FB  D3FB系列方向控制閥直動比例換向閥 - 系列D1FB / D3FB

派克經驗證的直動比例換向閥系列 D1FB (NG06) / D3FB (NG10) 是普遍適用的，提供高重復性和低滯后性。

具有防爆螺線管的 D1FB*EE 允許在危險環境中使用。

技術規格：

運行類型：直動

電子類型：外部

壓差：5bar

密封材料：NBR

安裝類型：底板安裝

啟動類型：比例電磁鐵

重量：2.2(D1FB), 2.5(D1FB*EE 帶一個電磁鐵), 3.5(D1FB*EE 帶兩個電磁鐵), 6.5 (D3FB)kg

產品序列：比例換向閥

產品說明

直動比例換向閥D1FB(NG06)和D3FB(NG10)是普遍適用的，提供高重復性和低滯后，以提高加工精度。

D1FB 和 D3FB 代表派克在比例直流閥技術方面的經驗。

它們適用于需要速度控制的應用中。

可以使用閥芯/套筒設計 (D*FB*0) 訂購最大精度以及閥芯/閥體設計 (D*FB*3) ，用于高標稱流量。

參數可與數字功率放大器 PWD00A-400 結合保存，更改和復制。

具有防爆螺線管的 D1FB*EE 系列基于標準 D1FB 系列。

具體電磁鐵設計允許在危險環境中使用。防爆等級為 Ex e mb II T4 Gb ，用于 1 區和 2 區 (符合ATEX)）。此外，螺線管符合 IECEx 標準。

市場：

工業

機械工具

橡膠和輪胎加工

特點與優勢：

閥芯/套筒和閥芯/閥體設計 - 提供多種應用，可實現最大精度或高標稱流量

手動超馳 - 允許無電流啟動閥門

低滯后-確保高重復性，從而改善工藝和產品精度

高水平的動態和流量-優化的處理速度

交貨時間短-無需存儲

僅限D1FB：零卷軸 - 能夠實現簡單的閉環系統

僅限D1FB*EE：可選線圈，允許環境溫度高達+60°C，修改 XG371

應用：

適用于各種液壓應用

機床

輪胎壓力機

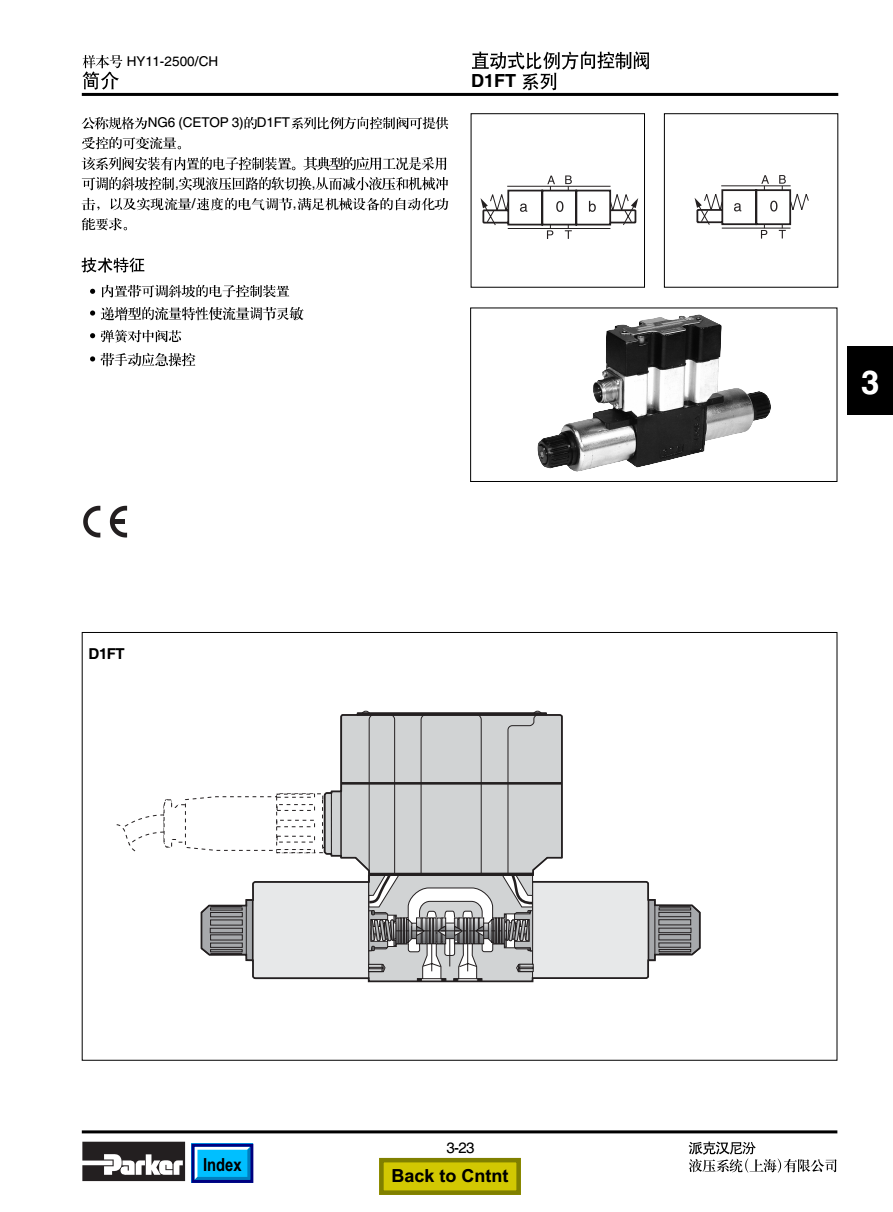

替代停產老型號D1FT系列直動式比例方向控制閥 公稱規格NG6的D1FT系列比例方向控制閥可提供受控的可變流量。

該系列閥安裝有內置的電子控制裝置。其典型的應用工況是采用可調的斜坡控制，實現液壓回路的軟切換，從而減小液壓和機械沖擊，以及實現流量 速度的電氣調節，滿足機械設備的自動化功能要求。

技術特征：內置帶可調斜坡的電子控制裝置；遞增型的流量特性使流量調節靈敏；彈簧對中閥芯；帶手動應急操控。

技術參數：

結構形式：直動式比例方向控制閥，帶內置電子控制器；

操控器：比例電磁鐵；

規格：NG6

安裝姿態：任意；

環境溫度：-20—+60攝氏度；

重量：1.9kg;

工作油液：液壓油；

油溫：-20—+60攝氏度；

負荷率：100%；

防護等級：IP54

線圈絕緣等級：F 155攝氏度；

型號列舉：

D1FTE50HC0NF00

D1FTE50FC0NF00

D1FTE50BC0NS00

D1FTE50BC0NF00

D1FTE05HC0NMW0

D1FTE05HC0NF00

D1FTE03HK0VF00

D1FTE03HE0NMW0

D1FTE03HC0VS00

D1FTE03HC0NMW0

D1FTE03FK0NW50

D1FTE03FE0NMW0

D1FTE03FE0NF00

D1FTE03FC0NS00

D1FTE03FC0NMW0

D1FTE03FC0NJW0

D1FTE03CE0NMW0

D1FTE03CC0VMJ0XG020

D1FTE03CC0NMW0

D1FTE02KK0NKW3

D1FTE02KK0NJW3

D1FTE02KE0NS03

D1FTE02KE0NJW3

D1FTE02KC0VKW3

D1FTE02KC0VJW3

D1FTE02KC0VF03

D1FTE02KC0NS03

D1FTE02KC0NKW3XG091

D1FTE02KC0NKW3

D1FTE02KC0NJW3XG178

D1FTE02KC0NJW3XG151

D1FTE02KC0NJW3

D1FTE02KC0NF03

D1FTE02HK0NMW0

D1FTE02HK0NKW3

D1FTE02HE0VMW0

D1FTE02HE0VF00

D1FTE02HE0NW50

D1FTE02HE0NS00

D1FTE02HE0NMW0

D1FTE02HE0NJW3

D1FTE02HE0NJW0

D1FTE02HE0NF00

D1FTE02HC0VMW0

D1FTE02HC0VKW3

D1FTE02HC0NS03

D1FTE02HC0NS00XG146

D1FTE02HC0NS00

D1FTE02HC0NMW0XG146

D1FTE02HC0NMW0

D1FTE02HC0NKW3

D1FTE02HC0NJW3

D1FTE02HC0NJW0X942

D1FTE02HC0NJW0

D1FTE02HC0NJJ3

D1FTE02HC0NG00

D1FTE02HC0NF03XG091

D1FTE02HC0NF03

D1FTE02HC0NF00

D1FTE02FK0NJW3

D1FTE02FK0NF00

D1FTE02FE0NMW0

D1FTE02FE0NF00

D1FTE02FC0VJW0

D1FTE02FC0VF03

D1FTE02FC0NW50

D1FTE02FC0NS00XG146

D1FTE02FC0NS00

D1FTE02FC0NMW0X930

D1FTE02FC0NMW0

D1FTE02FC0NMJ0

D1FTE02FC0NKW3

D1FTE02FC0NJW3

D1FTE02FC0NJW0

D1FTE02FC0NJJ3

D1FTE02FC0NF03XG091

D1FTE02FC0NF03

D1FTE02FC0NF00

D1FTE02CK0VMW0

D1FTE02CK0NF00

D1FTE02CE0NMW0

D1FTE02CC0VMW0

D1FTE02CC0VMJ0XG020

D1FTE02CC0NW50

D1FTE02CC0NS00XG146

D1FTE02CC0NS00

D1FTE02CC0NMW0X930

D1FTE02CC0NMW0

D1FTE02CC0NMJ0

D1FTE02CC0NJW0

D1FTE02CC0NG00

D1FTE02CC0NF00

D1FTE01LC0NKW3

D1FTE01KK0NKW3XG091

D1FTE01KK0NKW3

D1FTE01KK0NKJ3XG091

D1FTE01KK0NJW3XG151

D1FTE01KK0NJW3XG091

D1FTE01KK0NJW3

D1FTE01KK0NJJ3XG091

D1FTE01KK0NF03

D1FTE01KE0VS03

D1FTE01KE0NS03

D1FTE01KE0NKW3XG091

D1FTE01KE0NKW3

D1FTE01KE0NJW3

D1FTE01KE0NF03

D1FTE01KC0VJW3

D1FTE01KC0NS03

D1FTE01KC0NKW3

D1FTE01KC0NJW3XG151

D1FTE01KC0NJW3XG091

D1FTE01KC0NJW3

D1FTE01KC0NF03XG091

D1FTE01KC0NF03

D1FTE01HK0NMW0

D1FTE01HK0NKW3

D1FTE01HK0NJW3

D1FTE01HK0NF00

D1FTE01HE0VJW0

D1FTE01HE0NW50

D1FTE01HE0NS00

D1FTE01HE0NMW0

D1FTE01HE0NKW3XG091

D1FTE01HE0NJW3XG091

D1FTE01HE0NJW3

D1FTE01HE0NJW0

D1FTE01HE0NF03

D1FTE01HE0NF00

D1FTE01HC0VMW0

D1FTE01HC0VJW3

D1FTE01HC0VF03

D1FTE01HC0VF00

D1FTE01HC0NW50

D1FTE01HC0NS03

D1FTE01HC0NS00XG146

D1FTE01HC0NMW0X944

D1FTE01HC0NMW0

D1FTE01HC0NMP5X950

D1FTE01HC0NMJ0XG020

D1FTE01HC0NKW3

D1FTE01HC0NKP5X950

D1FTE01HC0NJW3XG091

D1FTE01HC0NJW3

D1FTE01HC0NJW0

D1FTE01HC0NG00

D1FTE01HC0NF03XG091

D1FTE01HC0NF03

D1FTE01HC0NF00

D1FTE01GM0NKW3

D1FTE01GM0NJW3

D1FTE01GL0VJW3

D1FTE01GL0NKW3

D1FTE01FK0VJW3

D1FTE01FK0VJJ3

D1FTE01FK0NS03

D1FTE01FK0NS00

D1FTE01FK0NMW0

D1FTE01FK0NMJ0XG091

D1FTE01FK0NJW3

D1FTE01FK0NF03

D1FTE01FE0VJW0

D1FTE01FE0NMW0X921

D1FTE01FE0NMW0

D1FTE01FE0NMJ0XG091

D1FTE01FE0NKW3

D1FTE01FE0NJW3XG091

D1FTE01FE0NJW0

D1FTE01FE0NF00

D1FTE01FC0NW53

D1FTE01FC0NW50

D1FTE01FC0NS00

D1FTE01FC0NMW0

D1FTE01FC0NMJ0XG091

D1FTE01FC0NMJ0

D1FTE01FC0NKW3

D1FTE01FC0NJW3XG091

D1FTE01FC0NJW3

D1FTE01FC0NJW0X930

D1FTE01FC0NJW0

D1FTE01FC0NG00

D1FTE01FC0NF03

D1FTE01FC0NF00

D1FTE01CK0VMW0

D1FTE01CK0NMW0

D1FTE01CE0NS00

D1FTE01CE0NMW0

D1FTE01CC0NW50

D1FTE01CC0NS00XG146

D1FTE01CC0NS00

D1FTE01CC0NMW0X930

D1FTE01CC0NMW0X921

D1FTE01CC0NMW0

D1FTE01CC0NMJ0

D1FTE01CC0NJW0

D1FTE01CC0NG00

D1FTE01CC0NF00

D1FTE01BC0NF00
